レコパ!(旧:ナニい~る!)をご覧いただきありがとう御座います。管理人でパーツコンサルライターの村上です。
【関連記事更新】新型ジムニーのバックカメラ取り付け情報
[keni-linkcard url=”https://villageover.com/1361/”]
いや~、遂に発売されましたね!新型ジムニー(JB64W)と新型ジムニーシエラ(JB74W)!
発売開始と共にアフターパーツ業界も盛り上がっているみたいですが、あなたはどんなジムニーに仕上げますか?フルノーマルで乗るも良し、リフトアップしてバッチバチの4駆に仕上げるも良しと沢山の仕様が生まれるのも、ジムニーならではではないでしょうか。
私も新型ジムニーのティザーリーフレットを見た瞬間に、カッコエ~~!!っと年甲斐もなく興奮してしまいました。私の趣味からいくと新型ジムニーシエラ(JB74W)のオーバーフェンダーが非常にハマりました!!あのオーバーフェンダー、ヤバくないですか!!最近の国産車には無いこのオーバーフェンダー!武骨なデザインが、新型ジムニーシエラ(JB74W)を魅力的にしています。
既に一台販売したのですが、納車がなんと半年待ち~~!!(驚)
開いた口が塞がらないとは、まさにこの事をいうのですね (涙)
なので、じっくり新型ジムニー(JB64W)を研究した、この10日間でした。ナニい~る!の視点で見えてきた、新型ジムニー(JB64W)の快適仕様化計画がスタートしますよ!
Contents
新型ジムニー(JB64W)は、スズキ セイフティ サポートが選択出来る。
今や高級車から軽自動車まで当たり前となった感のある、衝突軽減ブレーキシステム(俗に言う、自動ブレーキ)ですが新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)では、上位グレードが標準装備でそれ以外のグレードがメーカーオプションといった具合に選択出来るようになっています。
因みに、新型ジムニー(JB64W)と新型ジムニーシエラ(JB74W)に搭載されるシステムは、デュアルセンサーブレーキサポートといったもので、単眼カメラとレーザーレーダーで車や歩行者を捉え、自動ブレーキによって衝突軽減や回避などをサポートする機能が備わっています。
また、その他にも誤発進抑制機能や標識認識機能、車線逸脱警報機能、ふらつき警報機能、先行車発進お知らせ機能、ハイビームアシストといった盛り沢山の機能が備わっています。これらの機能は、シティーユースがメインの方であれば必要だと思いますし、オフロードなどがメインの方だと不必要なのではと思いますので、ご利用用途に応じて選ぶことになるのではないでしょうか。
新型ジムニー(JB64W)は、8インチのナビも装着可能な優秀車両!!
新型ジムニー(JB64W)と新型ジムニーシエラ(JB74W)は、8インチの社外ナビを取り付ける事が可能な車両となっています。
基本どこのメーカーの純正ナビにもいえる事なのですが、メーカーオプションのナビ以外(ディーラーオプションのナビ)は、社外ナビメーカーがOEM供給しているので2DIN規格でサイズなどは同じとなっています。そのためオーディオパネル(スズキの場合は、交換ガーニッシュ)は、純正品を使ってナビだけを社外ナビにすることも可能なのです!!
現在、汎用品の社外ナビで8インチの設定があるメーカーは以下の通りとなっています。
- アルパイン
- カロッツェリア(パイオニア)
- ケンウッド
また、7インチワイド(200mm)モデルは各メーカーから発売されているので、選択肢の幅が広がります。今回の記事では、7インチモデルをお薦めしていきますので、8インチモデルを取り付け希望の方は、お問い合わせ欄よりお問い合わせ下さい。
新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)でも、バックカメラをドラレコ化しよう!
今まで、ナニい~る!では様々な車両にお薦めしてきました、ドラレコ内蔵カーナビですが、なんと新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)にも取り付ける事が出来ると判明しました!!
今回初めてナニい~る!の記事を読んだ方にも分かるようにお伝えすると、今までカーナビとドライブレコーダーを取り付ける場合、カーナビはカーナビで購入してドラレコはドラレコで購入してそれぞれ別々に取り付けていたかと思います。しかし、ナニい~る!でお薦めするナビは、ドラレコ機能が内蔵されたナビなので別々に購入する必要はありません。しかも、バックカメラをナビ本体に映像入力するとバックカメラをドライブレコーダーのカメラとして兼用利用することが出来る、超お得モデルが存在するのです。
実際にバックカメラで録画された映像は以下からご覧いただけます。
今まで何十台といろいろな車両に取り付けてきましたが、普通車から軽自動車まで、更には純正カメラから社外カメラまでとオールマイティに対応してきた秀逸なナビなのです。
そんなお得な、ナニい~る!お薦めの社外ナビは、デンソーテンのイクリプスAVN-D10Wになります。
お求め易い価格に設定されており、ハッキリ言ってこれ以上コスパに優れた社外ナビは無いのではと言っても過言では無いくらいのレベルです。沢山の方に取り付けさせて頂きましたが、皆さんに感謝されている本当に素晴らしいナビになります。
新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)にお薦めの社外ナビ関連パーツはこれだ!!
新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)にお薦めのナビはAVN-D8Wになります。標準が200mmの7インチワイドパネルなのでD10Wが取り付け可能です。
また、取り付けにあたり以下のスズキ車専用ダイレクト変換コードと車両信号接続コードが必要になります。これがあれば、取り付けキットの購入の必要がなくなります。ただし、スズキの20P変換コネクターでも取り付けは可能となりますので、必要な場合はお問い合わせください。
バックカメラは純正でも大丈夫なのですが、純正カメラは基本画質が悪く高額なので、新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)では、ナビと同じメーカー品のBEC113をご紹介いたします。
最上級グレードのXCのみに装備装備されている、ステアリングオーディオスイッチについては、以下の画像の02番を参照していただければと思います。
自分での取り付けが難しい場合は、お近くの持ち込み可能なお店を探しましょう!
ネットで購入したパーツを取り付けるなら【グーピット】
あとがき
最後まで、当サイトの「ナニい~る!」をご覧いただき本当にありがとう御座います。
本当に感謝です!!
今回ご紹介したパーツをご購入いただくと、新型ジムニー(JB64W)/新型ジムニーシエラ(JB74W)で
快適なカーライフがおくれるので、是非参考にしていただければ幸いです。
それでは、レコパ!(旧:ナニい~る!)お薦めのパーツを取り付けて、楽しいカーライフを!!
NO PARTS, NO CAR LIFE.
これからもお役に立てる記事を書いていこうと思います。
励みにしたいと思いますので、心に響く優しいコメントをお待ちしています!! (笑)
ご相談やお問い合わせもお待ちしてます。
コメント
旧ジムニーを 狩猟 近場への買い物 用足し等 セカンドカーとして使用しております 男性 高齢者です。
ジムニー新型(3BA-JB64W) XC 4AT オーデオレスを 2月に 発注ずみです。
近場専用ですので ナビの機能は 余り必要無く オーデオだと直ぐ飽きて 休憩時 TVでも見れたらとの考えです。
お尋ねしたいんですが 現在発売中の 社外ナビ 前後ドラレコ バックカメラ兼用型 (同一メーカーが お勧めですか?)
ETC(ほとんど使用しないのでナビ一体型は 不要)
左サイドミラーカメラ(左下確認用) 等々
他に 何か お勧めの 品物も 御座いますか?
お勧めの品 必要部品等 御教示下さると 幸いです。
宜しく 御願い 申し上げます。
ハンターさま
お問い合わせありがとう御座います。
まず、バックカメラをドラレコのリアカメラと兼用する場合は、『ANV-D9W』というナビ一択となります。
但し、ここで問題になってきますのが、サイドカメラの存在です。
まず、AVNーD9Wは、カメラ入力がバックカメラ用とフロントカメラ専用の2種類しか映像入力が出来ません。
そのため、サイドカメラ映像を入力してやる場合は、カメラ映像を任意で操作出来るパーツを取り付ける必要があります。
そしてバックカメラ映像とサイドカメラ映像をカメラコントロールシステムで中継して、ナビ側のバックカメラ入力に接続するようになります。
AVN-D9Wという機種は、同梱のフロントカメラと、ナビのバックカメラ入力に入った映像をドラレコ映像として録画するようになっているため
サイドカメラが起動して、サイドカメラ映像がナビのモニターに表示された時点で、サイドカメラ映像が録画されてしまいます。
このバックカメラで常時後方録画が出来なくなる事が、問題であると私は考えます。
従いましてサイドカメラを除外した、おすすめの構成を下記いたしますので、ご検討くださいませ。
■ナビ本体 AVN-D9W
■AVN専用バックカメラ BEC113
■ダイレクト電源コード KW-2350D
■車両信号接続コード KW-518
追記
ETC車載器については、ナビ連動でなくてもよいのであれば、おすすめはパナソニックCY-ET926KDです。
以上、簡単では御座いますがご確認いただければと思います。
以前にご教授頂いた者ですが、carrozzeriaのカーナビでAVIC-RL910でも取り付けキットは以前と同じKJ-S102DKでよろしいのですか?
よろしくお願い致します。
M.UCHIさま
お世話になります。
お問合せいただきました件ですが、取り付け電源ケーブルはKJ-S102DKで大丈夫です!!
宜しくお願いいたします。
コメント失礼致します。
jb64 にKENWOODのMDV-s706Lのナビは取り付け可能でしょうか?
どの店に聞いてもわからないと言われて困っております。
御教授お願い致します。
初心者さま
この度は、コメント欄よりお問い合わせいただき、誠にありがとう御座います。
同様のご質問を「ジムニー 好きさま」より頂戴し、先程ご案内させていただきました。
MDV-S706Lは、ジムニーに取り付け可能ですので、コメント欄をご確認いただけましたら幸いです。
宜しくお願いいたします。
コメント失礼致します。
jb64 にKENWOODのMDV-s706Lの8インチナビを取り付けたいのですが、KENWOODに問い合わせたり、ショップに聞いたりしたのですが、取り付け可能かどうか判らないと言われました。
純正ガーニッシュ、接続キットさえ購入すれば加工無しでポン付けできるか教えて頂けませんか?
取り付けに必要な物も教えて頂けると助かります。
よろしくお願い致します。
ジムニー 好きさま
この度は、コメント欄よりお問い合わせありがとう御座います。
まず結論から申し上げまして、ジムニーには8インチナビは取り付け可能です。
純正ガーニッシュと取付キットを購入していただき、ステリモとバックカメラ(RCA)も接続する場合は、以下の商品が必要となります。
ステリモ接続用パーツ
バックカメラ(RCA)接続用パーツ
ちなみに取付キットは、汎用のこちらで大丈夫です。
宜しくお願いいたします。
初心者なのでご教授お願いします。
JB64ジムニーでグレードはXLのオーディオレスで契約して納期は未定ですが社外を取り付けようと考えています。
① ナビ carrozzeria AVIC-RL710
② ETC Panasonic CY-ET2605GD
③ バックカメラ Pioneer ND-BC8Ⅱ
④ドラレコ Pioneer VREC-DS500DC
ドラレコは発売が8月なのです。
その他に、純正8インチオーディオガーニッシュと取付けキットですが、全て新品で購入して足りないものなどはありますか?
あと、取付けキットなんですが調べてもどれがあうのか分からないのでそちらも教えて頂けると助かります。
長文乱文ですみませんが返信のほど宜しくお願いします。
M.UCHI様
この度はコメント欄よりお問い合わせいただき誠にありがとう御座います。
ご連絡いただきました部品で基本大丈夫です。
取付キットに関しては、パイオニアの部品で設定があり、以下の品番のものを購入いただければ大丈夫です。
以上、宜しくお願いいたします。
管理人 murakami
こちらで紹介されているイクリプス
AVN-D8wはテレビを見ていても
ドライブレコーダーは録画が出来ていますか?
何のサイトでテレビを見ている時は
ドライブレコーダーの録画がされていないと見たような…。
購入を検討していますので回答、宜しくお願いします。
田村様
お問い合わせありがとう御座います。
AVN-D8Wでは、走行中にテレビを観ていてもドラレコでは録画されています。
ご安心いただけましたらと思います。
追伸 D8Wは前年モデルなので既に販売していないかもしれません。現行モデルはD9Wというモデルになっています。
管理人 murakami
はじめまして。JB64ジムニーにKENWOODのMDV-M805Lナビを取り付けたいと考えてるのですが、ジムニーのアクセサリーカタログに記載されてるオーディオ変換ガーニッシュとアンテナ変換ケーブルを用意すれば宜しいのでしょうか?
TVとGPSのアンテナはナビ本体に付属されてるのでしょうか?
マッコイ様
ご連絡遅くなりました。
この度はお問い合わせありがとう御座います。
ケンウッドMDV-M805Lを取り付ける場合は、8インチの純正オーディオガーニッシュの他に取付キットが必要となります。
取付キットには、アンテナ変換ケーブルも含まれていますので、安心して下さい。
また、TVアンテナやGPSアンテナは、ナビに同梱されていますので、別途ご購入頂かなくても大丈夫です。
以上、ご確認宜しくお願いいたします。
管理人 murakami
最近XC納車したのですが
カロッツェリア(パイオニア) カーオーディオ AppleCarPlay AndroidAuto™対応 2DIN CD/DVD/USB/Bluetooth FH-9400DVS https://www.amazon.co.jp/dp/B07CJ18KZ3/ref=cm_sw_r_cp_api_i_36qsCbFW0AYBD
これはジムニーには小さいですかね?
なにか別の部品が必要ですか?
CarPlayが使えればなんでもいいのですが
アルスさま
この度はお問い合わせありがとう御座いました。
ジムニー/ジムニーシエラは、標準のオーディオコンソール幅が200mm(ワイドタイプ)なので
そのままFH-9400DVS(180mm)を取り付けると左右に少し隙間が空いてしまいます。
180mm幅のオーディオを取り付ける際には、下記の取り付けキットをご購入いただければ
スペーサーが同梱されていますので、隙間を無くす事が出来ます。
◆180mm幅オーディオ用取付キット
以上、ご確認宜しくお願いいたします。
管理人 murakami
今回、ジムニーシエラ購入にあたり、こちらを参考にさせて頂頂いてます。
最初、イクリプスAVN-D8Wを購入しようとしてましたが、イクリプスAVN-D9Wを先日量販店で見つけこちらに変更しようと思っております。
バッグアイカメラはBEC113にするとして、配線コード類はイクリプスAVN-D8Wと一緒のを購入すれば良いでしょうか?
ジム男さま
お問い合わせありがとう御座います。
AVN-D8WとD9Wは地図データが新しくなっただけなので
必要な部品は同じです。
ご安心下さい。
管理人 murakami
度々すいません、ご質問よろしくお願いします。
ジムニーシエラJCに以下の物をディーラー持込で取付行ってもらおうと思ってます。
1. AVN-D8W(ナビ本体)
2.KW-2350D(変換コード)
3.KW-518(車両信号コード )
4.BEC113(バックアイカメラ )
整備の方に『ステアリングオーディオスイッチがちゃんと作動するかかわかりませんよ』って言われました。
以前、こちらでご紹介されていた車両コネクタの配置図を見てもらえれば解決するのでしょうか?
何か他に取付説明書的なものがありましたら、ご紹介頂けると幸いです。
ジム男様
お問い合わせありがとう御座います。
ステアリングオーディオは社外ナビでも確実に作動します。
ご安心いただければと思います。
KW-2350Dは、20Pの車両ハーネスとダイレクトに接続するようになっており
20Pハーネスには、ステアリングオーディオスイッチの配線も割り当てられています。
そのため、無加工でステアリングオーディオスイッチが利用出来ます。
但し、ナビ側での設定は必要になりますので、取り付け後に設定をして下さい。
ディーラーの整備の方であれば、配置図を見て頂ければ分かると思います。
下記が、配置図の直接確認出来るアドレスとなっておりますので
ダウンロード・プリントアウトして頂ければと思います。
https://www.denso-ten.com/jp/eclipse/support/justfitguide/pdf/sz-jimny-201807-1810r1.pdf
以上、ご確認宜しくお願いいたします。
管理人 murakami
ご丁寧にありがとうございます!
素人の質問ばかりで申し訳ございません。
おかげさまでほぼほぼ、取付完成間近となりました。
あと、もう一つよろしければご質問させて下さい。
ラジオ変換コードを用意してほしいと、ディーラーの整備さん言われたのですが、適合するものがあれば教えて頂ければ助かります!
ジム男さま
お世話になります。
御免なさい、記載漏れておりました。。。
ラジオアンテナ変換ケーブルは、こちらをご手配いただければと思います。
宜しくお願いいたします。
管理人 murakami
新型ジムニー64グレードはXLセーフティサポートなしを予約しています
まだ、納期は未定ですが、社外カーナビの取り付けを考えています
ケンウッドの2月発売予定カーナビS706Lを検討しています
・8インチはそのまま入るとしてMDV-S706L、
・ビーコンETC ETC-N7000、
・リフトアップ予定なので、車検対応するためフロントカメラCMOS-320、
・リアDRV-R530、フロントDRV-N530共に防犯用ドラレコ、
・ツィーターKFC-ST1003、
・サブウーファーKSC-SW11
を予定しています
全てケンウッドで揃える予定です
新品で全て買うとして、同梱されていないもので必要な物ってわかりますか?
色々書いて申し訳ありませんが、返信お願い致します
平井 綾さま
この度はお問い合わせいただき誠にありがとう御座います。
また、ご連絡が遅くなり大変申し訳御座いません。
まず、MDV-S706Lに関しましては、確認資料が手元にないため同梱品が前モデルのM805Lと同じと仮定してお話を進めさせていただければと思います。
ご了承いただけますよう宜しくお願いいたします。
お問い合わせいただきましたシステムアップパーツを取り付けるにあたり、以下の部品が必要となりますのでご購入の際には一緒に揃えていただければと思います。

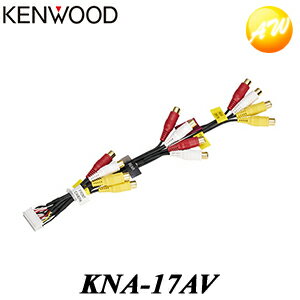

◆AV入力/出力用ケーブル
◆取付キット
◆純正の8インチオーディオガーニッシュ
純正品番:73821-77RA0-W9K
以上、ご確認宜しくお願いいたします。
管理人 murakami
新型のジムニーシエラを先日予約しましたが、このサイトを事前に参考にさせていただいたので、持ち込みでディーラーにつけてもらうことになりました。ありがとうございます!
ナビとETC、バックカメラの3つは付けたかったのでこの記事のおすすめを購入することにします。
よくわかっていないので、基本的なことかもしれませんが、
1. AVN-D8W(ナビ本体)
2.KW-2350D(変換コード)
3.KW-518(車両信号コード )
4.BEC113(バックアイカメラ )
5. CY-ET925KD(ETC車載器)
の5つを持ち込みでディーラーに渡せば追加の部品などは不要で施工可能なのでしょうか?また、8インチまでナビ対応のようですが、このナビは7インチワイドなので周囲に隙間ができるような気がするのですが、別途必要なのでしょうか?
変換コードと車両信号コードの違いもよく分からない初歩的な質問で申し訳ないですがご教示お願いします。
K.OKA様
この度はお問い合わせいただき、誠にありがとう御座います。
また、ご連絡遅くなりまして、誠に申し訳御座いません。
お問い合わせいただきました内容ですが、記載の5点をご購入いただければ取り付けが出来ます。
バックカメラだけ、取り付けるに当たり取付方法で少し考える必要がありますが、部品としては以上、5点で大丈夫です。
取付方法で考えが必要というのは、バックカメラの形状とバックカメラを出す穴の形状とで若干頭を悩ますかもしれません。
そこは、取り付ける方の技量だと思いますので、お伝えくださいませ。
ナビのサイズに関しましては、ジムニーの最初からついているオーディオガーニッシュ(オーディオ枠)のサイズが7インチワイド(200mmとなって)いるので、200mm用モデルとなるAVN-D8Wはジャストサイズとなります。
8インチナビについては、オプションで8インチ用オーディオガーニッシュ(オーディオ枠)を購入し、別途8インチナビを取り付けるという流れになりますので、K.OKA様のケースであれば問題無く隙間も無くAVN-D8Wを取り付ける事が出来ます。
ケーブルについては、以下に記載いたしますので、ご確認ください。
◆KW-2350D(変換コード)
こちらのコードは、ナビ本体に電源を供給したり、スピーカーに音源を送ったりするため、ナビ本体を動かすためのコードと思っていただければと思います。
◆KW-518(車両信号コード )
こちらのコードは、自車の正確な位置を表示したり、目的地までの時間やバックカメラ映像を表示するだったりと、ナビの機能を活かすために必要なコードと思っていただければと思います。
追伸 ディーラーの方に、車両信号コードの内、パーキング線はボディアースに落として下さいとお伝えいただく事をお薦めします。説明書通りパーキング線を繋ぐと走行中はナビ操作やTV/DVDの視聴制限がかかりますので、アースに落とす旨をお伝え下さい。
村上
ジムニーシエラを購入しようと思っていますが
ナビ・バックガイドカメラ・ETCは純正品でなくても大丈夫でしょか?
バックガイドカメラはどんな感じになるのでしょうか?
お勧めのナビ・バックガイドカメラ・ETCとフォグと室内ランプのLEDのお勧めがあれば教えてください。よろしくお願いします。
桐山 さま
コメントありがとう御座います。
7インチナビであれば、ジムニーシエラもジムニーと同様のナビとバックカメラがオススメです。
ナビ及び関連パーツはこちら
バックカメラはこちら
ETC車載器は無難に、パナソニックのCN-ET925KDあたりが宜しいかと思います。
フォグランプにつきましては、fcl.がコスパに優れているのでお勧めです。
口金の規格はH8となります。
ルームランプにつきましては、汎用品などを探してみて下さい。
申し訳御座いませんが、これといったオススメは無いです。
いつも記事で勉強させていただいております。
この度新型ジムニー(JB64W)をナビレスで契約し近日納車となります。
カロッツェリアのAVIC-CL902とND-BC8-2を取付たいのですが必要なものがわかりません。メーカー純正ガーニッシュは発注す。
またETCを三菱製のものを取付たいのですが、必要なケーブル等も教えていただきたいです。
乱文で大変申し訳ないのですが、どうぞご教授下さい。
あと、質問なんですが今回の組み合わせで、カメラ端子変換コネクター RD-C200は必要でしょうか?記事には記載が無かったので
宜しくお願いします。
初心者ジムニー様
この度はお問合せありがとう御座います。
サイバーナビ(AVIC-CL902)ですが、取り付けには電源ケーブルが必要となります。
電源ケーブルは、KJ-S102DKを購入してください。
また、ETC車載器についてですが、三菱製のETC車載器ですと今まででは下記パーツで取付が可能となりますが
ジムニーに関しては、確認がとれておりません。予めご了承くださいませ。
三菱電機製ETC車載器をパイオニアのナビに接続するケーブル
スズキ車汎用ETC車載器取付アタッチメント
バックカメラ(ND-BC8Ⅱ)接続に関して、楽ナビでは必要ないのですが、サイバーナビになりますと以下のカメラ端子変換コネクターが必要となります。
以上、簡単では御座いますがご確認宜しくお願いいたします。
